1、内存管理的相关概念

在vSphere5.x中，内存管理分为3大类型，分别是：主机内存（HostMemory）、客户机内存（GuestMemory）和资源设置（ResourceSettings）。如图1所示：

图1

下面，分别介绍前面主机内存、客户机内存和资源设置所代表的意义：

已消耗（Consumed）:表示在ESXiHost为VM分配的Total Memory中实际开销。

开销消耗（Overhead consumption）：运行一个VM，ESXI Host生成一个VMM，而此部分就是VMM运行的开销，大小是浮动的，取决于VM的配置信息。

专用（Private）：表示VM在ESXi Host上开销的实际物理内存数。

已共享（Shared）：表示多台虚拟机通过TransparentPageSharing（TPS）共享的部分内存。

已交换（Swapped）：表示由于内存资源不足导致的即将被Swapped out和被vmkernel回收的部分虚拟机物理内存。

已压缩（Compressed）：表示vmkernel压缩后的虚拟机物理内存部分。

虚拟增长（Ballooned）：是balloondriver从虚拟机操作系统回收的内存部分。

未访问过（Unaccessed）：表示虚拟机OS里面，部分一直没有用到的内存，通常，在Ballooned时，这部分的内存就会被优先取走；

活动（Active）：表示虚拟机系统里面，当前处于活动状态下的内存数。

预留（Reservation）：指定了保证为虚拟机分配的最少资源量。预留的单位为 MB。如果无法满足预留，则无法打开虚拟机。

限制（Limit）：该虚拟机的内存分配上限。选择无限可指定无上限。此值的单位为 MB。

份额（Configured）：每个虚拟机都会授予许多内存份额。虚拟机具有的份额越多，其接收的主机内存份额越大。份额代表分配内存容量的相对度衡量指标（备注：低、正常、高和自定义）。

2、VMware vSphere内存管理技术概述

TransparentPageSharing（TPS）：通过将相同部分虚拟机内存地址段映射到同一个物理内存地址，实现内存层面的消重，达到内存利用率提升的目的。

Memory Compression：通过压缩待被Swap Out的页面到Physical Memory Cache空间，实现提升虚拟机内存地址空间的物理利用率。

Balloon Driver：通过利用随VMware Tools安装到Virtual Guest OS里面的一个系统驱动，来实现从虚拟机OS里面回收Unused和Inactive部分内存，以便为ESXi提供更多for Virtual Machine用途的资源，用于支撑更多VMs或更高优先级VM的资源需求。

Swap Out：运行任何一台虚拟机时，都会随之伴生1个*.swap文件和1个vmx-*.swap文件，它相当于WindowsOS里面的Pagefile或Linux OS里面的Swap分区，用作物理内存不足时临时补充物理内存用，是一种物理内存的补充技术手段，为迫不得以情况下的最后变通手段。在vSphere5.1里，它由Host Swap和Swap两个部分构成，前者用于将Cache部分放置到Host的专有存储上（例如：SSD），用于提升性能。后者常规情况下和VMs存放在一起。

备注：关于VMware vSphere内存管理技术具体原理大约需要阅读15分钟，可选择阅读VMwarevSphere内存最佳配置实践。

3、VMware vSphere内存管理技术具体原理

3.1.Transparent Page Sharing（TPS）

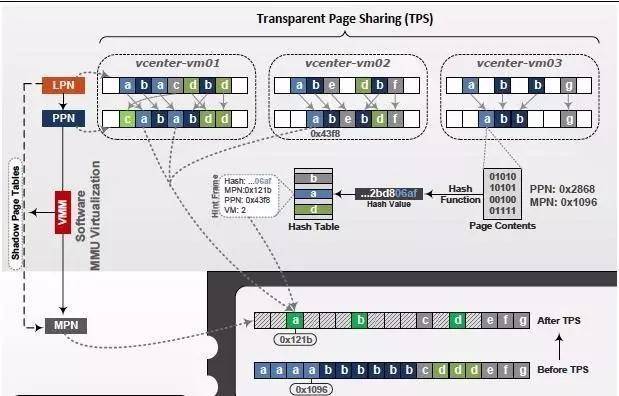

正常情况下，运行单台虚拟机，例如下图2中的vcenter-vm01，它会消耗若干的地址段，例如下图2中的a、b、c、d、e、f、g之类的地址段。运行任何一台VM，都会有相同的情况出现，例如下图2中的vcenter-vm01、vcenter-vm02和vcenter-vm03，都会消耗不同或相同的一批内存地址空间，每台VMs都会有a、b、c、d之类的地址空间消耗。本例中，通过分析下面的图2，可以得知，由于每台VM都是vcenter，它们运行相同的OS，因此，一定会有相同的地址。

图2

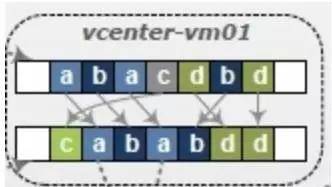

vcenter-vm01 - 它的LPN中，包含a、 b、 a、 c、 d、 b、 d，那么，体现到它的PPN，也就会对应生成a、 b、 a、 c、 d、 b、 d，如下图3所示：

图3

将PPN的内容体现到MPN时，在开启了TPS之后，它就会执行消重动作，将LPN >PPN > MPN中的相同地址段通过Hash计算后，指向MPN中同一个空间位置，因为相同的LPN或PPN都会有一个相同的hash值。本例中以a为例， Hash值为06af；同样的vcenter-vm02和vcenter-vm03也是一样。

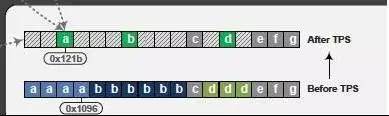

TPS通过系列消重处理和Hash计算之后，3台VMs的内存消耗将为a、b、c、d、e、f、g，而在执行TPS消重之前，应该为a、a、a、a、b、b、b、b、b、b、c、d、d、d、e、f、g（如下图4），节省了3个a空间、5个b空间和2个d空间，变相节省了物理内存。TPS的消重，选用了透明页面共享技术，它通过将VMs相同的内存开销部分，映射到底层物理内存的相同位置，并且将这部分设为只读模式，提升了内存空间利用率。不过，如果当发生了内存地址变更时，则这个会自动在底层增加新的内存页面。因此，TPS的工作能力自然也是有限制的，毕竟不是所有地址页面都相同的，比如本例中就有a、b、c、d、e、f、g等页面。

图4

默认情况下，ESXi会开启TPS选项，当然，用户也可以根据需求自行选择是否进入到高级设置里关闭掉，但是TPS并不以牺牲性能为代价，所以，强烈建议保持默认开启。

如下图5所示，图中红色框选部分，就是TransparentPage Sharing在VMs上的体现：

图5

3.2.Memory Compression

图6

当启用了Memory Compression这种内存回收技术之后，系统会对计划被Swap Out到存储的页面执行压缩动作。Memory Compression会首先将内存页面移动到位于ESXi主机上的单独Cache空间。在执行Memory Compression之前，ESXi系统会对所有页面进行检测，当它确认页面压缩比可以大于等50%时，系统会执行压缩动作。相反，如果经检测发现压缩比小于 50%时，系统将不对这部分页面执行压缩动作。主要注意的是，Memory Compression只针对计划Swap Out的页面执行压缩动作，其它的Active Memory页面将不会被压缩；只有当其它的内存回收技术无效的情况下，Memory Compression才会生效，在没有发生ESXi主机的Memory Overconmmit前，MemoryCompression是不会执行的，因此，当系统执行MemoryCompression时，必然是发生了MemoryOvercommitted的情况。

注意看看上面的配图6，大家可以看到，MemoryCompression的发生是在MPN，也就是物理内存地址区间上，包括Cache空间也是在物理内存区间上，虽然被压缩的是可能要被SwapOut到Disk上的内存页面，但是，毕竟这个页面还没有被Swapped Out。因此，整个过程都是发生在PhysicalMemory上的，那么，对于整体的性能影响，自然不会太大；不过，由于有一部分内存页面被压缩，因此，当这部分被压缩的页面如果发生了新的数据变化，比如：变化后的数据导致这部分页面的压缩比不再大于等50%时，系统会从Cache空间里解压缩这部分地址空间，恢复正常大小。由于这个部分的计算动作是CPU来完成的，因此，MemoryCompression自然会增大CPU的负担了，但是毕竟内存数据交换没有去到Storage层面，因此，虽然略有内存损耗，但是，依然无伤大雅。

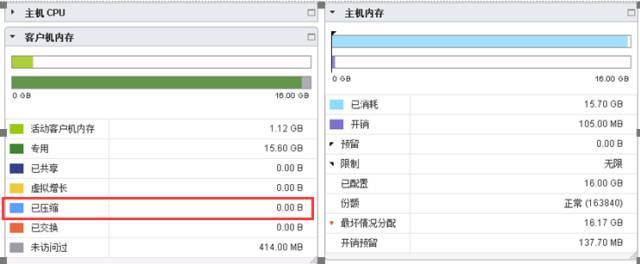

如下图7所示，图中红色框选部分，就是MemoryCompression在VMs上的体现：

图7

3.3.Balloon Driver

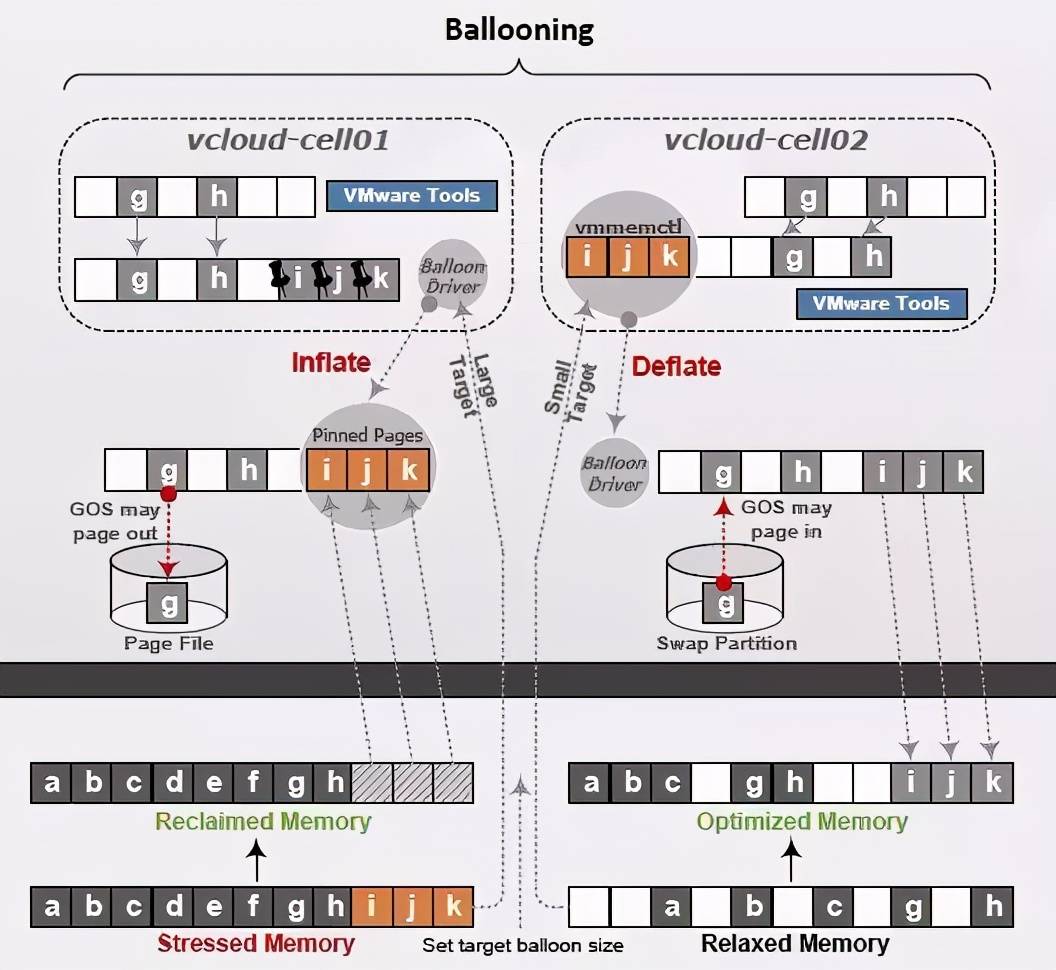

和前两者不同的是，Balloon Driver这个内存回收机制的主力不是VMkernel，而是位于Virtual Machine OS里面的一个随着VMwareTools安装而潜伏的驱动，众所周知，驱动在OS里的优先级别最高，会被系统优先满足资源需求。所以，以驱动的形式存在的Balloon Driver将会在必要时，优先获得系统的资源倾斜。下图8是Balloon Driver的工作示意图：

图8

Ballooning的工作过程，大家可以看看上图8所示的从Inflate到Deflate过程中底层MPN和上层LPN于PPN之间的变化得出结论；简单描述而言，工作流程如下：

1. 首先，ESXi Host需要更多资源的时候，预先安装到VM理的Balloon Driver就会Inflate，告诉VM所在OS：它需要更多的内存资源用于驱动计算，前面我们说了，驱动在OS里的优先级最高，因此，系统不得不优先满足驱动的资源需求。那么，此时Guest OS就会尽可能调取资源来满足这个BalloonDriver的需求；

2. 问题就来了，Guest OS到底从哪里调取资源来满足BalloonDriver的资源请求呢？这就好比南水北调工程一样，如果南边压根没水，或者水资源本身就匮乏，那么，这个工程就没啥意义了，因为人家南边自己都缺水呢，调北方去那南边人自己就渴死了。因此，调取资源也得有个地方去调取。此时，系统就会去检查在它上面所运行的App所开销的物理内存中，哪些是Unused和Inactive的，委屈它们，把它们的内存调走来满足Balloon Driver的内存需求。问题是，这些A的内存即使是Unused或Inactive，那至少它也是需要象征性的存在的，那么，系统就会把被抽走部分的内存用Pagefile（Windows）或Swap（Linux）来代替，换句话说：此时，VM的内存有一部分是由交换文件，此时的VM内存 = Physical Memory + Swap File，表面上还是1G，实质上这1G = 256MB + 768MB。交换文件存放于VMDK里面，而VMDK存放在Storage上，因此，有一部分跑到磁盘上去了；

3. 当位于VM所在OS里的Balloon Driver拿到内存后，就会交还给ESXiHost，此时，ESXi Host的可支配内存就变多了，这个过程叫做Deflate。ESXi Host有更多可支配内存了，就可以开启更多的VMs或者满足优先级较高的VMs的内存资源请求了；

4、回顾整个过程，我们不难看到，Balloon Driver这种内存回收机制中，VM会和磁盘发生交集，因此，或多或少，还是会带来一些不好的影响；

另外，Balloon Driver也不是万能的，它不可能偷走VM所在OS的所有物理内存，缺省情况下，它只能偷走最多65%的物理内存，可以通过调整高级参数保证它最多偷走VM所在OS 75%的物理内存，换句话说，VM所在OS的底线是：物理内存最少为25% ～ 35%。

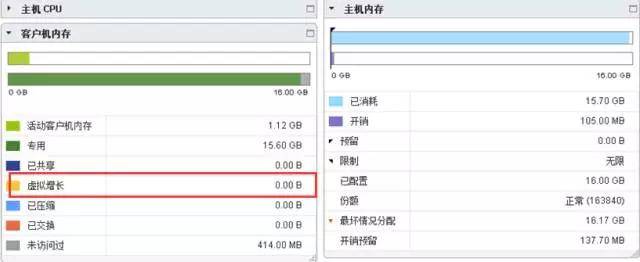

如下图9所示，图中红色框选部分，就是BalloonDriver在VMs上的体现：

图9

3.4 Swap Out

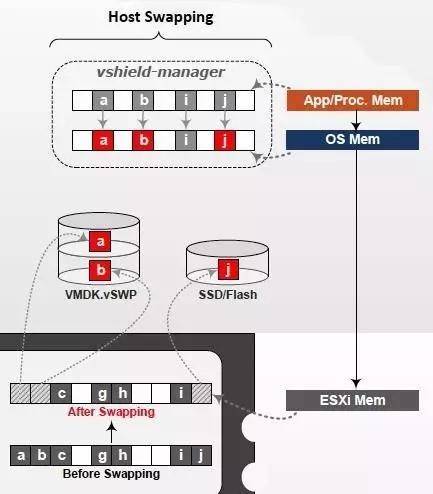

这是最后的防线了，当TPS、Compression和Balloon都解决不了问题后，ESXi还提供了最后一种危机环境中的解决方案，也就是基于Hypervisor的Swapping技术，下图10是它的工作基础模型：

图10

通过TPS、Compression和Balloon等技术回收的内存总量依然无法满足vmkernel对于Physical Memory的需求时，为了解决最紧需要的内存资源，hypervisor会启swapping，来执行紧急内存回收。Swapping技术分为2个子分支：Host-Level SSD Swapping、Swap File。

Host-Level SSDSwapping存在的核心是解决Host Swap作为Cache Space的预分配空间使用，工作原理就是利用SSD高速访问性能，用于为同一台ESXi Host上的所有VMs建立起回写缓存空间。进而实现所有虚拟机共享相同的HostCache空间。管理员可以预先分配好Host-LevelSSD Swapping所需的空间；注意，Host-Level SSDSwapping和传统的基于SSD存放的Swap Files这种Datastore模式是不一样的，即使是系统激活了Host-Level SSD Swapping，每台运行状态的虚拟机一样会创建独立的Swap Files，只不过，当我们使用了SwapTo Host Cache这个功能时，虚拟机们的Swap Files所在的存储区间的性能影响不到这里就是了。

Swap File这个Swapping技术则是为每台VM单独创建2个Swap文件，分别为vmx-*.vswp和*.vswp，用于当VM的物理内存不足时，紧急状况下，临时顶替VM的物理内存工作。它的存在是因为在合理合法的模式下，TPS、Compression和Balloon所能做的事情都是有其局限性的。因此，为了解决紧急关头的资源调度，满足最最需要保障部分的资源需求，才有了Swap Out这个技术。换句话说，Swapped Out的出现，就意味着VMs的Active Memory会跑到Disk上，此时，必然会严重影响到VMs和Storage的性能，会导致整体环境的极大性能衰减。

4、VMwarevSphere内存最佳配置实践

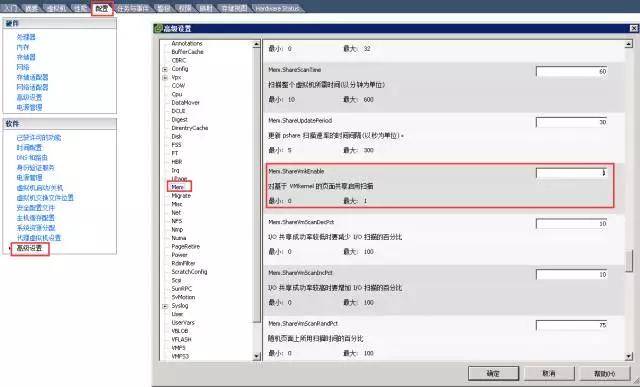

4.1.不建议禁止掉TransparentPageSharing（TPS），默认是开启的。它会合理且无损性能的页面删重功能，既不会带来额外的开销，同时，也能极大的提升整体资源利用率。下图11是TPS的配置方式，参数：1表示开启，0表示关闭。

图11

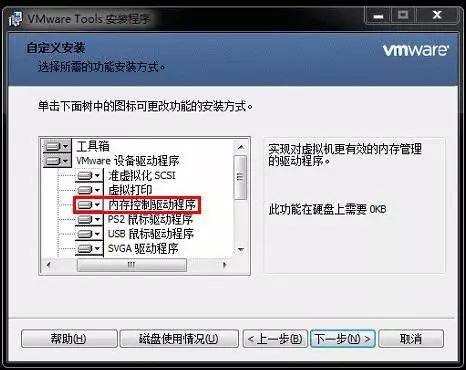

4.2.不建议禁止掉Balloon Driver，默认是开启的。它可以实现合理、合法和有效的Virtual Guest OS里的资源快速回收。当然，务必安装VMwareTools给虚拟机，因为Balloon Driver技术的实现前提就是要有VMwareTools部署一个驱动到VMs里面。驱动名称如下图12所示：

图12

4.3.合理的分配好虚拟机的内存Limits和Reservations，因为虚拟机的内存分配工作的核心就是Reservations和Limits。如果这两个参数的分配失当，则可能导致ESXiHost还剩余大量的Host freememory的情况下Ballooning或Swapping提前发生。例如：当为某台VM的内存分配太小或为虚拟机的Reservation设定过大，都可能导致内存回收的提前激活。

4.4.ESXi Host Memory的大小应该大于GuestMemory Usage。例如：某台ESXi Host只有2GB的Memory，管理员却为虚拟机分配了3GB或4GB的Memory。因为，在这个场景下，Hypervisor会通过Ballooning和Swapping技术来执行内存回收，以保障有效物理内存，进而就会导致ESXiHost上所有VMs的整体性能下降。
