R语言可视化学习笔记之ggridges包绘制山峦图

作者:严涛 浙江大学作物遗传育种在读研究生(生物信息学方向)伪码农,R语言爱好者,爱开源。

严涛老师的绘图教程还有:

gganimate | 诺奖文章里面的动图绘制教程来了!!

ggplot2学习笔记之图形排列

R包ggseqlogo |绘制序列分析图

ggplot2高效实用指南 (可视化脚本、工具、套路、配色)

简介

ggridges包主要用来绘制山峦图。尤其是针对 时间或者空间分布可视化 具有十分好的效果。 ggridges主要提供两个几何图像函数:

  • geom_ridgeline: 主要绘制山脊线图
  • geom_density_ridges:主要绘制密度山脊线图

具体用法可以参考官方文档:

https://cran.r-project.org/web/packages/ggridges/vignettes/introduction.html

geom_ridgeline library(ggridges)

library(tidyverse)

# grid.arrange来自于gridExtra包,可以同时拼图多个ggplot2对象

library(gridExtra)

my_data <- data.frame(x=1:5, y=rep(1,5), height=c(0,1,-1,3,2))

plot_base <- ggplot(my_data, aes(x, y, height=height))

# 默认负值不显示,除非指定min_height参数

grid.arrange(plot_base+geom_ridgeline,

plot_base+geom_ridgeline(min_height=-2), ncol=2)

geom_density_ridges

geom_density_ridges函数首先会根据数据计算密度然后绘图,此时美学映射 height 没有必要写入函数中。下面使用 lincoln_weather数据集。

# creates a vector of n equally spaced colors along the

# Matplolib 'viridis' color map

# also designed to be perceived by readers with the most common form of color blindness

# scale_fill_viridis函数来源于此包,

# 其参数 option用于设置颜色 "magma" (or "A"), "inferno" (or "B"), "plasma" (or "C"),

and "viridis" (or "D", the default option).

# ?viridis可以查看其具体含义

library(viridis)

head(lincoln_weather[ ,1:4])

## # A tibble: 6 x 4

## CST `Max Temperature [F]` `Mean Temperature [F]` `Min Temperature ~

## <chr> <int> <int> <int>

## 1 2016-1-1 37 24 11

## 2 2016-1-2 41 23 5

## 3 2016-1-3 37 23 8

## 4 2016-1-4 30 17 4

## 5 2016-1-5 38 29 19

## 6 2016-1-6 34 33 32

# x后的值用 ` (反引号)括起,是因为列名字中存在空格和特殊字符,需要特殊对待

# fill = ..x.., double dots是ggplot2的一种特殊识别符,用来区分定义的和计算的美学参数

# 这里指用横轴的数据着色

ggplot(lincoln_weather, aes(x=`Mean Temperature [F]`, y=`Month`, fill=..x..))+

geom_density_ridges_gradient(scale=3, rel_min_height=0.01, gradient_lwd = 1.)+

scale_x_continuous(expand = c(0.01, 0))+ # 扩展下横轴和纵轴

scale_y_discrete(expand = c(0.01,0))+

scale_fill_viridis(name="Temp. [F]", option = "C")+

labs(title="Temperature in Lincoln NE",

subtitle="Mean temperature (Fahrenheit) by month for 2016\nData:Orogin CSV from the Weather Underground ")+

theme_ridges(font_size = 13, grid = FALSE)+

theme(axis.title.y = element_blank)

cyclinal scales

为了使得 ggridges绘制的图形可视化效果最好,同时为了减少用户对颜色设置的困难,作者提供了 cyclinal scales用于颜色轮转映射。

ggplot(diamonds, aes(x=price, y=cut, fill=cut))+

geom_density_ridges(scale=4)+

scale_fill_cyclical(values = c("blue", "green"))+

theme_ridges(grid = FALSE)

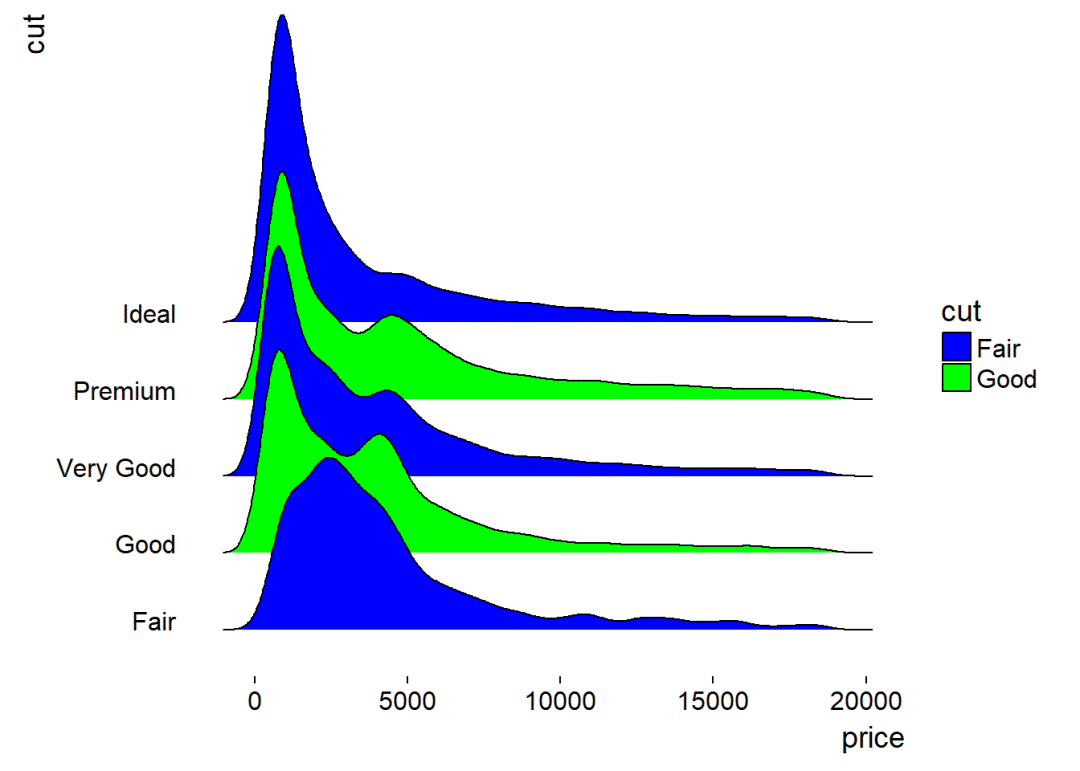

默认的, cyclinal scales为了防止误解是不绘制图例的,但是可以通过选项 guide="legend" 添加图例。

ggplot(diamonds, aes(x=price, y=cut, fill=cut))+

geom_density_ridges(scale=4)+

scale_fill_cyclical(values = c("blue", "green"), guide="legend")+

theme_ridges(grid = FALSE)

ggplot2一样,图例是可以修改的,其他参数比如大小、透明度、形状等都是可以通过 cyclinal scales修改。

ggplot(diamonds, aes(x=price, y=cut, fill=cut))+

geom_density_ridges(scale=4)+

scale_fill_cyclical(values = c("blue", "green"), guide="legend",

labels=c("Fair"="blue", "Good"="green"),

name="Fill colors")+

theme_ridges(grid = FALSE)

再来2个示例

不做解释了,如果想重现就把代码拆解开,按需修改。一句句话单独拆开运行,理解其操作内容。

library(dplyr)

library(forcats)

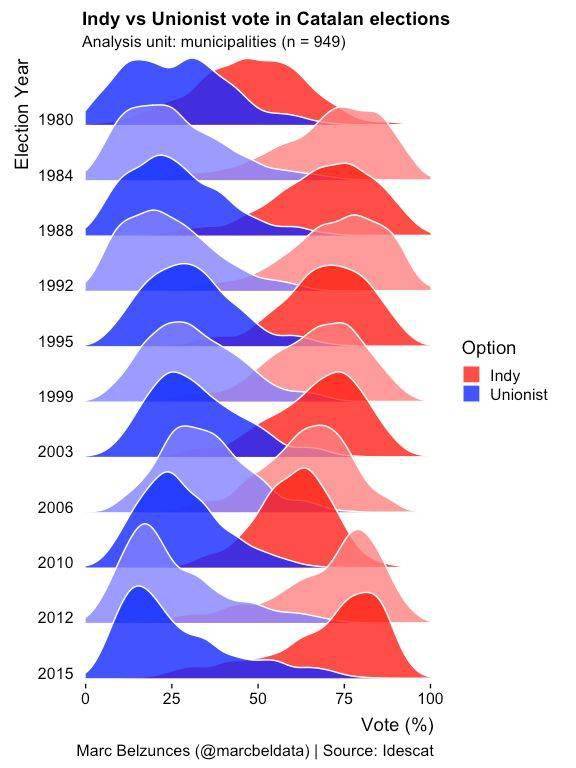

Catalan_elections %>%

mutate(YearFct = fct_rev(as.factor(Year))) %>%

ggplot(aes(y = YearFct)) +

geom_density_ridges(

aes(x = Percent, fill = paste(YearFct, Option)),

alpha = .8, color = "white", from = 0, to = 100

) +

labs(

x = "Vote (%)",

y = "Election Year",

title = "Indy vs Unionist vote in Catalan elections",

subtitle = "Analysis unit: municipalities (n = 949)",

caption = "Marc Belzunces (@marcbeldata) | Source: Idescat"

) +

scale_y_discrete(expand = c(0.01, 0)) +

scale_x_continuous(expand = c(0.01, 0)) +

scale_fill_cyclical(

breaks = c("1980 Indy", "1980 Unionist"),

labels = c(`1980 Indy` = "Indy", `1980 Unionist` = "Unionist"),

values = c("#ff0000", "#0000ff", "#ff8080", "#8080ff"),

name = "Option", guide = "legend"

) +

theme_ridges(grid = FALSE)

library(DAAG) # for ais dataset

ais$sport <- factor(

ais$sport,

levels = c("B_Ball", "Field", "Gym", "Netball", "Row", "Swim", "T_400m", "T_Sprnt", "Tennis", "W_Polo"),

labels = c("Basketball", "Field", "Gym", "Netball", "Row", "Swim", "Track 400m", "Track Sprint", "Tennis", "Water Polo")

)

ggplot(ais, aes(x=ht, y=sport, color=sex, point_color=sex, fill=sex)) +

geom_density_ridges(

jittered_points=TRUE, scale = .95, rel_min_height = .01,

point_shape = "|", point_size = 3, size = 0.25,

position = position_points_jitter(height = 0)

) +

scale_y_discrete(expand = c(.01, 0)) +

scale_x_continuous(expand = c(0, 0), name = "height [cm]") +

scale_fill_manual(values = c("#D55E0050", "#0072B250"), labels = c("female", "male")) +

scale_color_manual(values = c("#D55E00", "#0072B2"), guide = "none") +

scale_discrete_manual("point_color", values = c("#D55E00", "#0072B2"), guide = "none") +

guides(fill = guide_legend(

override.aes = list(

fill = c("#D55E00A0", "#0072B2A0"),

color = NA, point_color = NA))

) +

ggtitle("Height in Australian athletes") +

theme_ridges(center = TRUE)

还有很多用法有兴趣的可以查看官方文档https://cran.r-project.org/web/packages/ggridges/vignettes/introduction.html和https://cran.r-project.org/web/packages/ggridges/vignettes/gallery.html)继续学习。
