Thomas Lin Pedersen简直是个天才，最近patchwork动作很大，看到我都准备转投它的怀抱，把旧爱cowplot给扔了。
我们知道patchwork一出来，就推出+号来拼图，最近又搞出了|和/两个操作符。让整个拼图看起来很舒服。
先来画几张图：
library(ggplot2)
p1 <- ggplot(mtcars) + geom_point(aes(mpg, disp)) + ggtitle('图一')
p2 <- ggplot(mtcars) + geom_boxplot(aes(gear, disp, group = gear)) + ggtitle('图二')
p3 <- ggplot(mtcars) + geom_point(aes(hp, wt, colour = mpg)) + ggtitle('图三')
p4 <- ggplot(mtcars) + geom_bar(aes(gear)) + facet_wrap(~cyl) + ggtitle('图四') 拼图专用空白
用plot_spacer()来填空白，一如既往地用+号来拼：
p1 + plot_spacer() + p2 + plot_spacer() + p3 + plot_spacer()
拼图语法
+号大家都知道，按照row来拼，用/，按照column来拼，用|，这个语法绝了！而且一堆+号，在拼图多的时候也很乱，用/和|配以()和换行，可读性太强了。

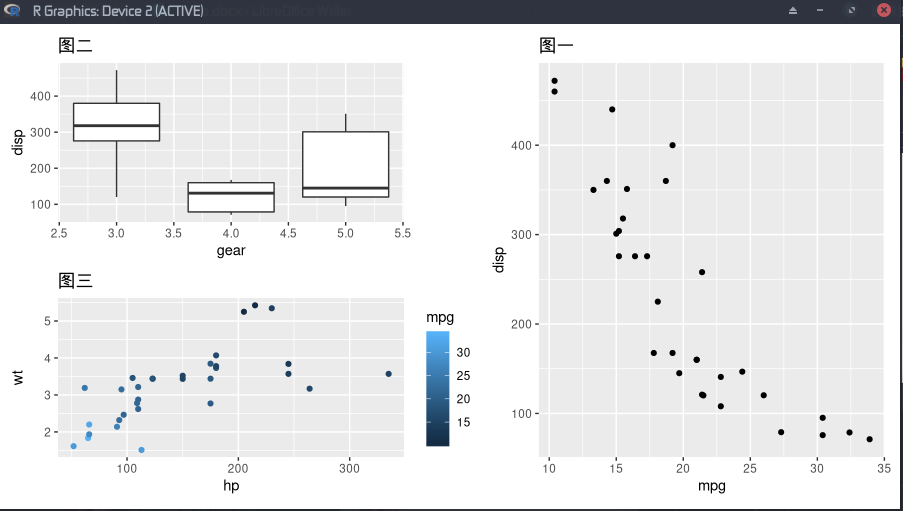

(p2 / p3 ) | p1
控制细节
+，/和|毕竟是语法糖，要控制细节，全在plot_layout里。

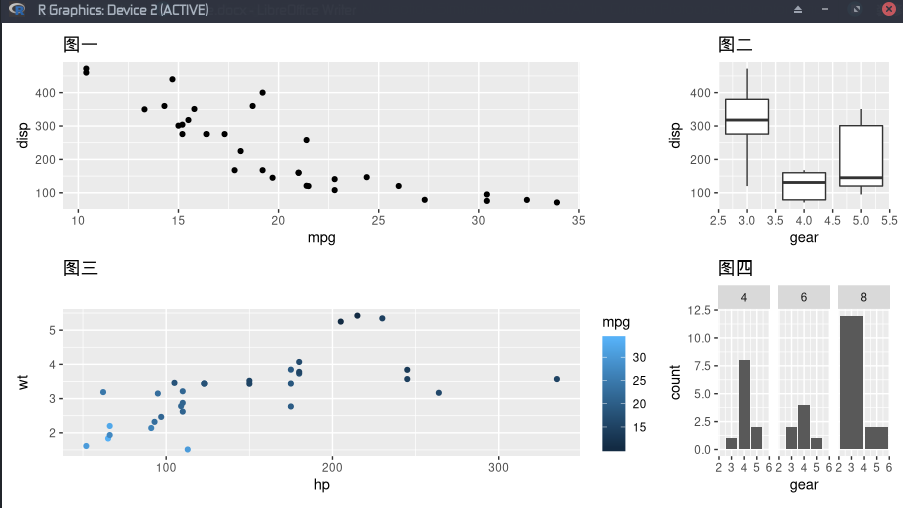

p1 + p2 + p3 + p4 + plot_layout(widths = c(3, 1))
超越网格
拼图都是把整张图分为网格，往里面填，当你要拼复杂点的时候，那就是嵌套去拼，比如在cowplot里，plot_grid套plot_grid，这样你才能够使一张图在网格里占用不止一个格子。但嵌套有时候很难保证对齐。

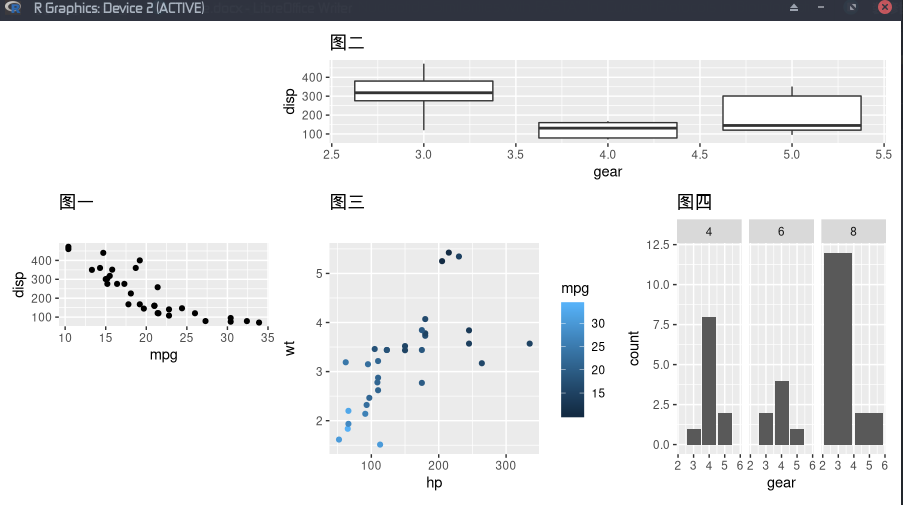

layout <- " ##BBBB AACCDD ##CCDD " p1 + p2 + p3 + p4 + plot_layout(design = layout)
这里#代表空白，ABCD分别对应这四张图，这个layout中ABCD的位置，就对应于图在网络中的位置。
你还可以用area来指定在网络中的位置，这样更加容易编程控制细节：
layout <- c( area(t = 2, l = 1, b = 5, r = 4), area(t = 1, l = 3, b = 3, r = 5)
)
p1 + p2 + plot_layout(design = layout)
当然这些格子的相对高度和宽度，也是可以通过playout_layout中的widths和heights参数控制的。
控制legend

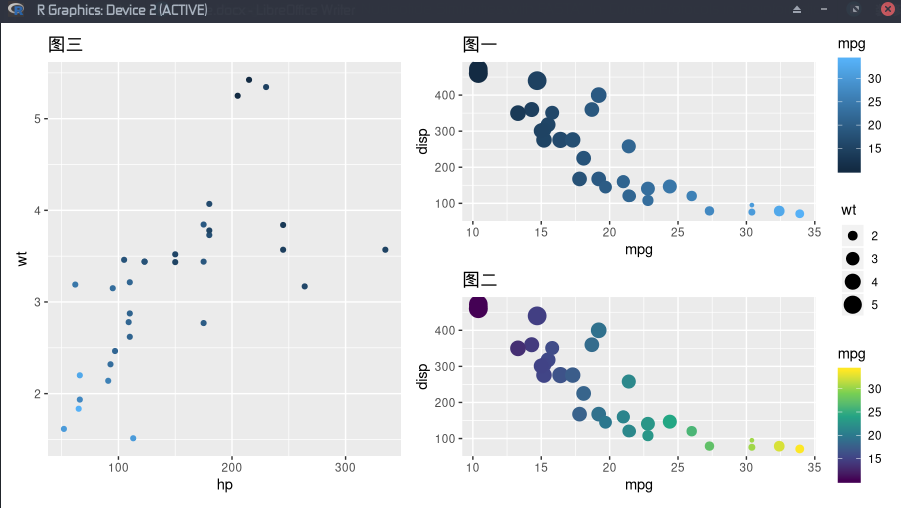

指定guides='collect'可以帮助我们把legend都给集中在一起，放到图的一侧：
g <- ggplot(mtcars) + geom_point(aes(mpg, disp, colour = mpg, size = wt))
g1 <- g + ggtitle("图一")
g2 <- g + scale_colour_viridis_c() + ggtitle("图二")
(p3 | (g1 / g2)) + plot_layout(guides = 'collect')
如果想要图例单独放在一个格子，用guide_area()：
g1 + p2 + p3 + guide_area() + plot_layout(guides = 'collect')
